نحوه اتصال میلگرد بستر به قلاب

مقدمه استفاده از میلگرد بستر

در ساختمان های اسکلت بتنی پس از آنکه ستون اجرا شد و موقع دیوار چینی فرا رسید، برای اتصال دیوار به ستون دو راه وجود دارد: استفاده از ناودانی منقطع و همچنین استفاده از میلگرد بستر. در این مقاله در خصوص میلگرد بستر و نحوه ی اتصال آن به ستون بتنی به وسیله قلاب و گیره توضیحاتی ارائه خواهد شد.

اتصال دیوار به ستون به وسیله میلگرد بستر و قلاب روشی ست که در آیین نامه ۲۸۰۰ پیوست ششم مورد تایید قرار گرفته است. منبع مطلب: https://khanehblock.com/

ابتدا در خصوص میلگرد بستر توضحیاتی کلی ارائه خواهد شد و پس از آن به نحوه اتصال آن خواهیم پرداخت.

تصویر شماره ۱ – قلاب و گیره میلگرد بستر

تعریف میلگرد بستر

میلگرد بستر سال هاست که در کشورهای غربی به عنوان یک راه حل بسیار مؤثر و مقرون به صرفه برای افزایش مقاومت دیوارها در برابر بارهای خارجی به کار برده می شود. در کشور ما نیز از سال ۱۳۹۲ آیین نامه های مربوط به این عضو سازه ای تدوین و در اختیار مهندسان قرار گرفت.

میلگرد بستر از دو آرماتور ضد زنگ یا استنلس استیل به طول سه متر تشکیل شده است که موازی با هم قرار گرفته اند. این دو آرماتور می توانند به صورت نردبانی و یا به صورت خرپایی به هم متصل شوند که در شکل زیر می توانید نمونه های خرپایی و نردبانی را مشاهده کنید.

عرض میلگرد بستر یعنی فاصله آرماتورهای موازی می تواند ۵٫۵، ۱۱ یا ۱۵ سانتی‌متر باشد اما باید توجه داشت عرض میلگرد بستر باید حداقل ۳ سانتی متر از عرض دیواری که روی آن قرار می گیرد کمتر باشد.

چه در حالت نردبانی و چه در حالت خرپایی فاصله ای مفتول های افقی که دو آرماتور موازی را به متصل می کند نیز بین ۴۰ تا ۵۰ سانتی متر در نظر گرفته می شود. (۴۰۶ میلی متر)

معرفی انواع میلگرد بستر

مشاهده فیلم آموزشی: یوتیوب

میلگرد های بستر تولیدی در کشور ایران به طور کلی به دو دسته میلگرد بستر نردبانی و میلگرد بستر خرپایی دسته بندی می شوند.

میلگرد بستر نردبانی: این عضو سازه ای، همانطور که از نامش پیداست از لحاظ شکل ظاهری، شبیه نردبان است که این مقطع را با کمک قلاب و گیره به دیوار متصل می کنند به گونه ای که دو آرماتور موازی بر روی دیوار قرار می گیرند. پس از آن آجر چینی دیوار صورت گرفته و با ریختن ملات، دیوار اجرا می گردد.

میلگرد بستر خرپایی: در این عضو سازه ای بین دو میلگرد، به صورت هفت و هشت مفتول هایی جوش داده می شود؛ همانند نوع  قبلی با استفاده از قلاب و گیره میلگرد بستر به دیوار نصب می گردد. تقویت دیوار به روش خرپایی برای استفاده در دیوارهای غیر کامپوزیتی غیر مجاز است. از انواع موجود میلگرد بستر در کشور ایران می توان به موارد زیر اشاره کرد:

• میلگرد بستر نردبانی سه مفتولی
• نردبانی دوبل یا چهار مفتولی
• نردبانی تنظیم شونده
• نردبانی تنظیم شونده سه مفتولی
• میلگرد بستر خرپایی تنظیم شونده
• بستر خرپایی تنظیم شونده سه مفتولی

کاربرد میلگرد بستر

در بسیاری از موارد در زلزله هایی که رخ می دهد سازه ی کلی ساختمان آسیبی نمی بیند بلکه المان هایی مانند دیوار هستند که تخریب شده و باعث ایجاد خسارت مالی و جانی می شوند. میلگرد بستر یکی از روش های مورد تایید و استاندارد است که برای افزایش مقاومت دیوار در برابر تنش های برشی و خمشی به کار برده می شود. در واقع به کمک میلگرد بستر می توان دیوارها را مسلح و تقویت کرد.

میلگرد بستر روی دیوار قرار گرفته و با ملات پوشیده می شود و اتصال میلگرد بستر به ستون ها نیز از طریق گیره و قلاب صورت می گیرد. در شکل زیر می توانید یک نمونه از گیره و قلاب و نحوه اتصال آن به ستون را مشاهده کنید.

مزایای میلگرد بستر

از مزایای میلگرد بستر می توان به موارد زیر اشاره کرد:

• اتصال دیوار های متقاطع یا دیوارهای دولایه به همدیگر
• با استفاده از میلگرد بستر دیگر نیاز به دوغاب ریزی نیست.
• افزایش انسجام دیوار و مقاومت سازه در مقابل زلزله
• امکان استفاده از آن به صورت قائم
• افزایش مقاومت دیوار
• امکان ایجاد اتصال مکانیکی برای نمای سنگی یا آجری
• بالا بردن میزان مقاومت برشی درون صفحه ای دیوار
• افزایش استقامت و شکل پذیری خمش برون صفحه ای دیوار
• بهتر شدن شکل گیری دیوار

تصویر شماره ۲ – میلگرد بستر خرپایی و نردبانی

معایب استفاده از میلگرد بستر

اگرچه استفاده از میلگرد بستر مزایای بی شماری دارد؛ ولی همانند سایر مقاطع از معایبی برخوردار است که در ادامه به آن ها اشاره شده است:

• استفاده از میلگرد بستر نیاز به انجام محاسبات دقیق و فنی زیادی برای جلوگیری از هر گونه آسیب به سازه دارد.
• وجود سختی و دشواری برای رعایت استاندارد های تدوین شده موجود
• به دلیل عدم توجه کافی به قطر میلگرد، امکان ایجاد نقص و اشکال در دیوار نصب شده وجود دارد.

نکات اجرای قلاب میلگرد بستر

حین اجرای میلگرد بستر باید به نکاتی توجه داشت که در ادامه به  آن ها اشاره می کنیم:

• برای جلوگیری از خسارت هایی از قبیل خرابی سقف و دیوارها باید از قلاب میلگرد بستر استفاده شود.
• دیوارهایی که از طول زیادی برخوردار نیستند نباید حین اجرا ارتفاع زیادی برایشان در نظر گرفته شود.
• تا حدی که امکان دارد فاصله افقی بین اتصالات کنترل کننده عمودی کم در نظر گرفته شود.
• تا حد امکان در نقاطی که تنش بیشتری وجود دارد اتصالات کنترل کننده را باید قرار داد.
• توجه داشته باشید قطر میلگرد بستر باید حداقل 4 میلی متر در نظر گرفته شود.
• قطر میلگرد باید حداکثر نصف قطر ملات باشد. در نظر داشته باشید حداکثر ضخامتی که می توان با استفاده از ملات میلگرد بستر را پوشاند، 16 میلی متر است.
• فاصله هر ردیف میلگرد بستر از ردیف بعدی باید ماکسیمم 40 سانتی متر در نظر گرفته شود.
• برای اتصال قلاب و گیره به ستون از جوشکاری استفاده می شود.
• خود میلگرد بستر و سایر اتصالات آن باید ضد زنگ در نظر گرفته شوند.
• برای انسجام بیشتر و بالا بردن کارآیی میلگرد بستر از میلگرد های آجدار استفاده شود.

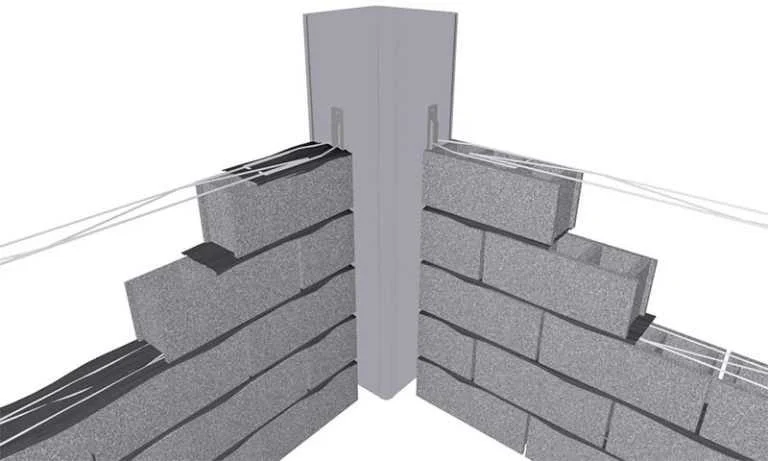

تصویر شماره ۳ – اتصال میلگرد بستر به ستون از طریق گیره و قلاب

کلام آخر

میلگرد بستر یک عضو سازه ای است که در سازه برای تقویت دیوارها و استحکام بخشی به اتصالات استفاده می شود. میلگرد بستر به دو صورت عمودی و افقی اجرا می گردد که در روش افقی به دو صورت خرپایی و نردبانی اجرا می شود. از مهمترین ویژگی های میلگرد بستر، متصل نمودن دیوارهای متقاطع یا دولایه به منظور افزایش مقاومت سازه در برابر زلزله می باشد.
