لودسل چیست و چگونه روی دقت سیستم‌های توزین تأثیر می‌گذارد؟

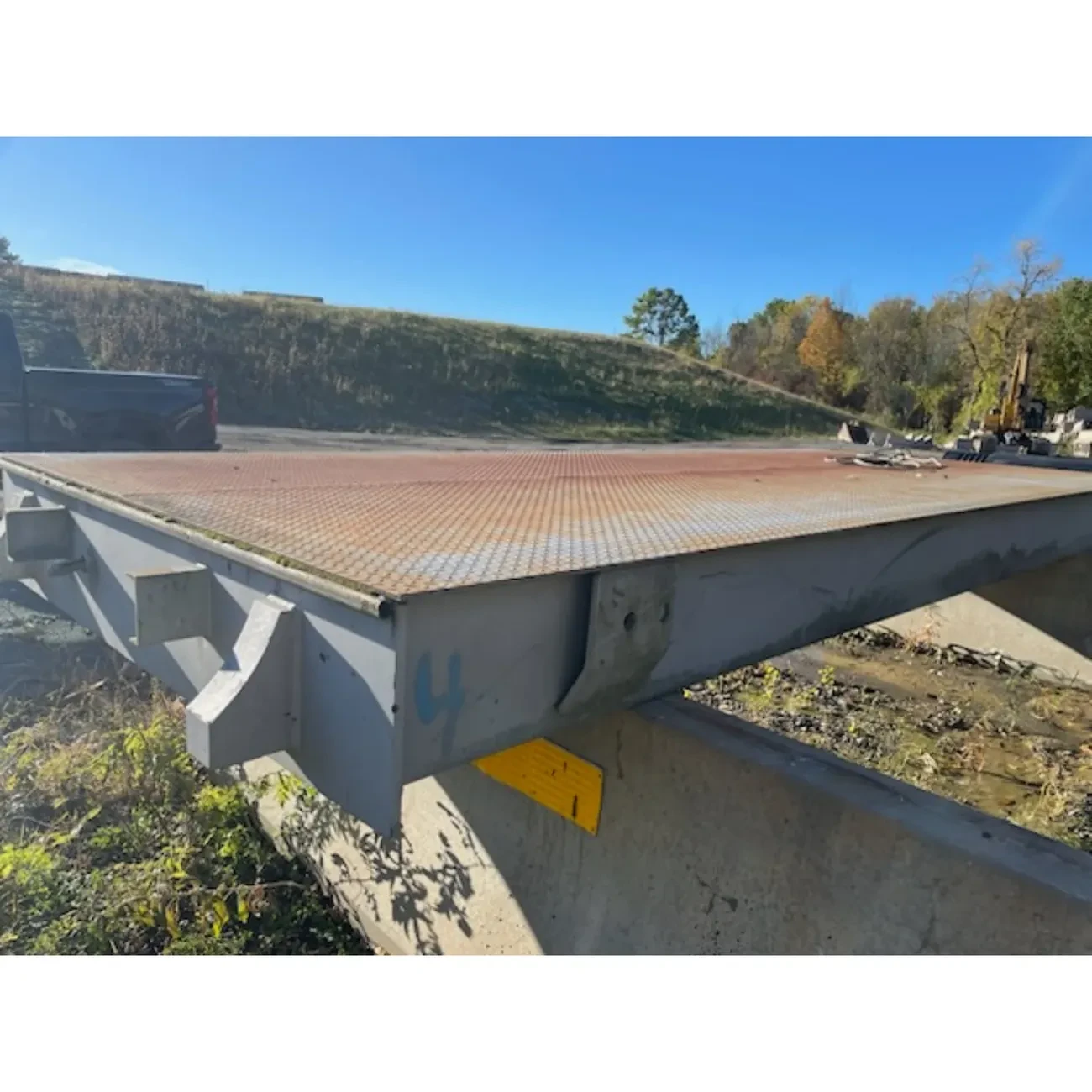

آیا تا به حال به این فکر کرده اید که چگونه وزن اجسام با دقت بالا در صنایع مختلف اندازه گیری می شود؟ در دنیای امروز که دقت و صحت اندازه گیری وزنی نقشی حیاتی در فرآیندهای تولید، کنترل کیفیت و تجارت ایفا می کند، لودسل به عنوان یک جزء کلیدی و بنیادین در تمامی سیستم های توزین، از باسکول های جاده ای غول پیکر گرفته تا ترازوهای آزمایشگاهی حساس، اهمیت ویژه ای پیدا کرده است. این مقاله به بررسی عمیق و تخصصی مفهوم لودسل، انواع آن، مکانیزم عملکرد و مهم تر از همه، چگونگی تأثیر آن بر دقت نهایی سیستم های توزین می پردازد تا شما را در درک و انتخاب صحیح این حسگر حیاتی یاری رساند.

لودسل (Load Cell) یک حسگر الکترومکانیکی است که نیروی وزن یا فشار وارد شده را به سیگنال الکتریکی قابل اندازه گیری تبدیل می کند. این قطعه، عنصر اصلی تعیین کننده دقت در هر سیستم توزین است و عملکرد صحیح آن مستقیماً بر صحت و پایداری اندازه گیری های وزنی تأثیر می گذارد.

• لودسل حسگر اصلی وزن است   • دقت لودسل = دقت کل سیستم توزین   • عوامل محیطی بر لودسل تاثیر می گذارند

📘 لودسل چیست و چه نقشی در سیستم توزین دارد؟

لودسل، که در لغت به معنای سلول بار یا سلول وزن است، یک مبدل الکترومکانیکی (Transducer) است که نیروی مکانیکی (مانند وزن یا فشار) را به یک سیگنال الکتریکی متناسب تبدیل می کند. این سیگنال سپس توسط یک نمایشگر (Indicator) یا کنترل کننده (Controller) پردازش شده و به صورت یک مقدار وزنی قابل خواندن نمایش داده می شود. در واقع، لودسل ستون فقرات هر سیستم توزین مدرن محسوب می شود و بدون آن، اندازه گیری دقیق وزن تقریباً غیرممکن خواهد بود. نقش اصلی لودسل، فراهم آوردن یک اندازه گیری قابل اعتماد و تکرارپذیر از نیروی وارد شده است تا سیستم توزین بتواند با بالاترین دقت ممکن کار کند.

🔍 مکانیزم عملکرد لودسل (تبدیل نیرو به سیگنال الکتریکی)

مکانیزم عملکرد لودسل بر پایه پدیده ای فیزیکی به نام کرنش سنجی (Strain Gauge) استوار است. در هسته هر لودسل، یک یا چند استرین گیج (Strain Gauge) نصب شده اند. استرین گیج ها مقاومت های الکتریکی بسیار حساسی هستند که با اعمال نیرو و تغییر شکل جزئی در بدنه لودسل، مقاومت الکتریکی آن ها نیز تغییر می کند. این تغییر مقاومت، بسیار کوچک است و معمولاً در حدود میلی ولت اندازه گیری می شود. لودسل ها معمولاً از چهار استرین گیج استفاده می کنند که در یک پیکربندی پل وتستون (Wheatstone Bridge) به هم متصل می شوند. این آرایش باعث می شود که تغییرات کوچک مقاومت استرین گیج ها به یک تغییر ولتاژ قابل اندازه گیری تبدیل شود. هرچه نیروی وارد شده بیشتر باشد، تغییر شکل و در نتیجه تغییر ولتاژ نیز بیشتر خواهد بود. این سیگنال ولتاژ سپس به واحد پردازش مرکزی (مانند اندیکاتور) منتقل شده و پس از تقویت و دیجیتالی شدن، به عنوان وزن نمایش داده می شود. دقت و حساسیت استرین گیج ها و کیفیت ساخت بدنه لودسل، مستقیماً بر صحت این تبدیل و در نهایت بر دقت کل سیستم توزین تأثیر می گذارد.

🔍 چرا دقت لودسل، قلب تپنده سیستم توزین است؟

دقت یک سیستم توزین، بیش از هر چیز به عملکرد صحیح و دقیق لودسل های آن بستگی دارد. لودسل ها اولین و مهم ترین نقطه تماس با نیروی وزن هستند و هرگونه خطا یا عدم دقت در این مرحله، به صورت تصاعدی در کل سیستم تأثیر می گذارد. یک لودسل با کیفیت پایین یا کالیبره نشده، می تواند منجر به اندازه گیری های نادرست، ضایعات مواد، ضررهای مالی و حتی مشکلات قانونی شود. در صنایعی مانند داروسازی، مواد غذایی، شیمیایی و حمل و نقل، که حتی کوچک ترین انحراف در وزن می تواند عواقب جدی داشته باشد، انتخاب لودسل با دقت بالا و اطمینان از صحت عملکرد آن، از اهمیت فوق العاده ای برخوردار است. در واقع، سرمایه گذاری در لودسل های با کیفیت، سرمایه گذاری در ثبات و اعتبار کل سیستم توزین و کسب و کار شماست.

🔍 بررسی رابطه مستقیم بین کیفیت سنسور و خطای نهایی

کیفیت سنسور لودسل به طور مستقیم با میزان خطای نهایی سیستم توزین در ارتباط است. عوامل متعددی در کیفیت یک لودسل نقش دارند، از جمله جنس مواد به کار رفته در ساختار بدنه (عمدتاً فولاد آلیاژی یا آلومینیوم)، کیفیت و دقت نصب استرین گیج ها، تکنولوژی آب بندی و حفاظت در برابر عوامل محیطی، و فرآیندهای کالیبراسیون و تست در کارخانه سازنده. لودسل های با کیفیت بالا، دارای مشخصات فنی پایدارتری هستند، کمتر تحت تاثیر نویزهای الکتریکی و تغییرات دما قرار می گیرند و خطای خطی بودن، هیسترزیس و خزش کمتری از خود نشان می دهند. این ویژگی ها به معنای اندازه گیری های دقیق تر و تکرارپذیرتر در طولانی مدت است. در مقابل، لودسل های ارزان قیمت و بی کیفیت ممکن است در ابتدا کارایی قابل قبولی داشته باشند، اما به سرعت دچار انحراف شده و خطاهای قابل توجهی را به سیستم توزین تحمیل می کنند که در نهایت هزینه های پنهان نگهداری و اصلاح را به شدت افزایش می دهد. انتخاب یک لودسل مرغوب، به معنای تضمین دقت و پایداری در قلب سیستم توزین است.

📘 عوامل کلیدی موثر بر دقت لودسل

دقت یک لودسل تنها به کیفیت ساخت اولیه آن محدود نمی شود، بلکه عوامل محیطی و نحوه استفاده نیز تأثیر بسزایی بر عملکرد آن دارند. شناخت این عوامل برای حفظ و بهبود دقت سیستم های توزین ضروری است. از تغییرات دمایی گرفته تا خطای خزش و نحوه نصب، هر یک می توانند به تنهایی یا در ترکیب با یکدیگر، باعث انحراف در اندازه گیری ها شوند. در ادامه به بررسی دقیق تر این عوامل می پردازیم.

🔍 تاثیر تغییرات دمایی و محیطی

تغییرات دما یکی از مهمترین عوامل محیطی است که بر دقت لودسل تأثیر می گذارد. مواد به کار رفته در ساخت لودسل (هم بدنه و هم استرین گیج ها) با تغییر دما منبسط یا منقبض می شوند. این تغییرات ابعادی، می تواند باعث تغییر در خروجی لودسل شود، حتی اگر بار ثابت باشد. لودسل های با کیفیت بالا دارای مدارهای جبران کننده دما (Temperature Compensation) هستند که این اثرات را به حداقل می رسانند. اما در لودسل های معمولی تر، نوسانات دمایی می تواند خطاهای قابل توجهی ایجاد کند. علاوه بر دما، رطوبت، گرد و غبار، و مواد شیمیایی خورنده نیز می توانند به مرور زمان به اجزای داخلی لودسل آسیب رسانده و دقت آن را کاهش دهند. به همین دلیل، انتخاب لودسل با درجه حفاظت (IP Rating) مناسب برای محیط کاربری، از اهمیت بالایی برخوردار است.

🔍 خطای خزش (Creep Error) و اهمیت کالیبراسیون

خطای خزش (Creep Error) پدیده ای است که در آن، خروجی لودسل با گذشت زمان، حتی تحت بار ثابت، به آرامی تغییر می کند. این تغییر معمولاً به دلیل تغییر شکل پلاستیک (Plastic Deformation) بسیار جزئی در مواد ساختاری لودسل تحت تنش طولانی مدت رخ می دهد. خزش می تواند به صورت افزایش یا کاهش خروجی در طول زمان ظاهر شود. برای به حداقل رساندن این خطا، لودسل ها باید از مواد با کیفیت بالا ساخته شده و فرآیندهای عملیات حرارتی دقیق را طی کنند. اهمیت کالیبراسیون منظم لودسل ها در اینجا مشخص می شود؛ کالیبراسیون به معنی تنظیم مجدد لودسل برای ارائه خروجی دقیق در برابر بارهای مشخص است. با کالیبراسیون دوره ای، می توان اثرات خزش و سایر خطاهای تجمعی را جبران کرد و از صحت اندازه گیری ها اطمینان حاصل نمود. عدم کالیبراسیون منظم، به خصوص در سیستم هایی که بارهای سنگین را برای مدت طولانی تحمل می کنند، می تواند منجر به خطاهای قابل توجهی شود.

🔍 تاثیر نصب غیراصولی بر دقت توزین

نصب صحیح لودسل ها یکی از حیاتی ترین مراحل برای اطمینان از دقت سیستم توزین است. حتی بهترین لودسل ها نیز اگر به درستی نصب نشوند، قادر به ارائه اندازه گیری های دقیق نخواهند بود. نصب غیراصولی می تواند منجر به مشکلاتی مانند:

• بارهای خارج از مرکز (Eccentric Loading):اعمال نیرو به نقطه ای غیر از مرکز طراحی شده لودسل که باعث ایجاد خطای اندازه گیری می شود.
• بارهای جانبی (Side Loading):اعمال نیروهای افقی یا جانبی به لودسل که برای تحمل بارهای عمودی طراحی شده است.
• محدودیت های حرکتی:عدم اجازه به لودسل برای حرکت آزادانه در جهت سنجش نیرو، که می تواند ناشی از اتصالات سفت یا ساختار نامناسب باشد.
• توزیع نامتوازن بار:در سیستم های چند لودسله، اگر بار به طور یکنواخت بین لودسل ها توزیع نشود، هر لودسل ممکن است بار متفاوتی را تجربه کند و منجر به خطای کلی شود.

استفاده از کیت های نصب استاندارد، رعایت دستورالعمل های سازنده و اطمینان از تراز بودن کامل سطح نصب، برای جلوگیری از این مشکلات ضروری است. یک نصب دقیق و حرفه ای، پایه ای محکم برای دقت و پایداری طولانی مدت سیستم توزین فراهم می کند.

نصب نادرست لودسل می تواند تا 30% از دقت اسمی آن را کاهش دهد و باعث خطاهای غیرقابل جبران در اندازه گیری شود. این امر می تواند به ضررهای مالی و اعتباری جدی منجر شود.

📘 انواع لودسل و کاربرد هر کدام در صنایع

لودسل ها در اشکال و ظرفیت های مختلفی تولید می شوند که هر کدام برای کاربردهای خاصی طراحی شده اند. انتخاب نوع مناسب لودسل بستگی به نوع نیروی وارده (فشار، کشش، خمش)، ظرفیت مورد نیاز، دقت مورد انتظار و شرایط محیطی دارد. شناخت انواع لودسل به شما کمک می کند تا بهترین گزینه را برای سیستم توزین خود انتخاب کنید.

انتخاب صحیح نوع لودسل می تواند تا 20% راندمان و دقت سیستم توزین را بهبود بخشد. شناخت دقیق انواع و کاربردها کلید موفقیت است.

🔍 لودسل های فشاری، کششی و خمشی (مقایسه فنی)

لودسل ها به طور کلی بر اساس نوع نیرویی که اندازه گیری می کنند، به سه دسته اصلی تقسیم می شوند:

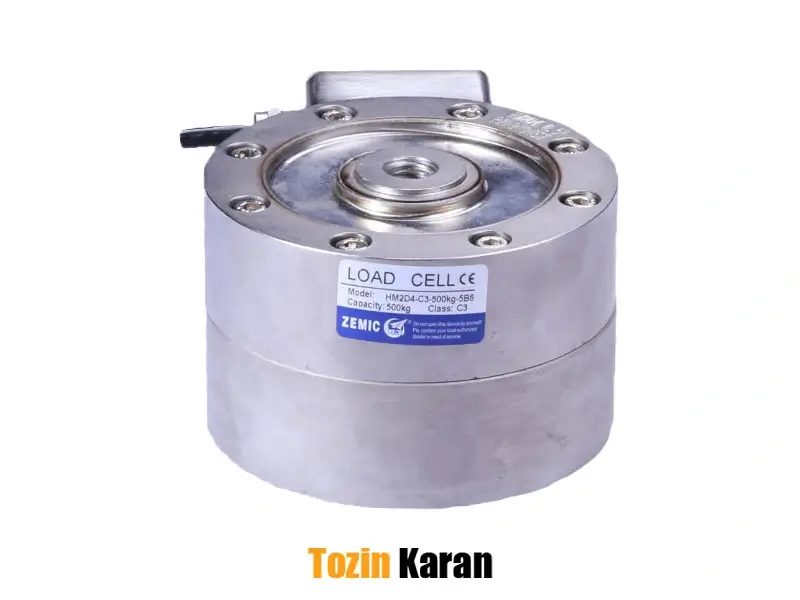

لودسل های فشاری:این نوع لودسل ها برای تحمل و اندازه گیری بارهای فشاری طراحی شده اند. معمولاً به شکل استوانه یا بشکه هستند و در زیر پلاتفرم های توزین، مخازن، سیلوها و باسکول های جاده ای استفاده می شوند. دقت آن ها معمولاً بالا است و ظرفیت های بسیار زیادی را پوشش می دهند.
لودسل های کششی (S-Type):همانطور که از نامشان پیداست، این لودسل ها برای اندازه گیری نیروی کششی به کار می روند و به دلیل شکل ظاهری شان اغلب به لودسل های S-Type معروفند. در سیستم های توزین آویز، جرثقیل ها، و سیستم های اندازه گیری کشش کابل ها کاربرد دارند.
لودسل های خمشی (Shear Beam & Single Point):این لودسل ها بر اساس اصل خمش کار می کنند. لودسل های Shear Beam در باسکول های کفی، سیستم های توزین مخازن کوچک و میکسرها به کار می روند. لودسل های Single Point نیز نوعی لودسل خمشی هستند که می توانند یک پلاتفرم را با یک لودسل پشتیبانی کنند و در ترازوهای فروشگاهی و پلتفرم های کوچک کاربرد وسیعی دارند. انتخاب بین این انواع، بستگی به طراحی مکانیکی سیستم توزین و نیازهای خاص هر کاربرد دارد.

📘 راهنمای انتخاب لودسل بر اساس نیاز پروژه

انتخاب لودسل مناسب برای هر پروژه، نیازمند در نظر گرفتن عوامل متعددی است. یک انتخاب نادرست نه تنها منجر به کاهش دقت می شود، بلکه ممکن است عمر مفید سیستم را نیز کوتاه کند و هزینه های نگهداری را افزایش دهد. در این بخش، به مهم ترین نکاتی که باید هنگام انتخاب لودسل مد نظر قرار دهید، می پردازیم.

یک انتخاب هوشمندانه لودسل می تواند تا 15% از هزینه های تعمیر و نگهداری بلندمدت سیستم توزین بکاهد.

📘 استانداردها و درجه حفاظت (IP) در لودسل های صنعتی

برای اطمینان از کیفیت و عملکرد قابل اعتماد لودسل ها، استانداردهای بین المللی و ملی مختلفی وجود دارد. یکی از مهم ترین این استانداردها، OIML است که کلاس های دقت لودسل را تعریف می کند. علاوه بر دقت، درجه حفاظت (IP Rating) نیز یک فاکتور حیاتی است که میزان مقاومت لودسل در برابر نفوذ گرد و غبار و مایعات را نشان می دهد.

📘 چگونه عمر و دقت لودسل را افزایش دهیم؟ (نگهداری و پیشگیری)

حفظ دقت و افزایش طول عمر لودسل ها نیازمند رعایت اصول نگهداری و پیشگیری است. با انجام اقدامات صحیح، می توان از عملکرد پایدار سیستم توزین اطمینان حاصل کرد و هزینه های تعمیر و تعویض را کاهش داد. این اقدامات شامل بازرسی های دوره ای، کالیبراسیون منظم، و رعایت نکات فنی در حین کار است.

✅ کالیبراسیون منظم و دوره ای

✅ بازرسی چشمی برای آسیب های فیزیکی

✅ حفاظت از لودسل در برابر اضافه بار ناگهانی

✅ تمیز نگه داشتن محیط اطراف لودسل

⬜ استفاده از کابل های محافظت شده در برابر نویز

❓ تفاوت اصلی لودسل های آنالوگ و دیجیتال در دقت توزین چیست؟

لودسل های آنالوگ سیگنال ولتاژ خام تولید می کنند که مستعد نویز است، اما لودسل های دیجیتال سیگنال را درون خود به دیجیتال تبدیل کرده و با پردازش داخلی، پایداری و دقت بالاتری به خصوص در فواصل طولانی تر و محیط های نویزی ارائه می دهند. لودسل های دیجیتال همچنین قابلیت عیب یابی هوشمندتری دارند.

❓ چگونه می توان متوجه شد که دقت لودسل باسکول کاهش یافته است؟

علائم کاهش دقت شامل عدم تکرارپذیری در اندازه گیری ها (حتی برای یک بار ثابت)، عدم بازگشت به صفر دقیق پس از برداشتن بار، تغییرات غیرمنطقی در وزن اندازه گیری شده در طول زمان، و تفاوت های زیاد در اندازه گیری با وزنه های استاندارد است. کالیبراسیون دوره ای بهترین راه تشخیص است.

❓ تاثیر درجه حفاظت (IP) بر طول عمر لودسل در محیط های صنعتی چگونه است؟

درجه حفاظت (IP Rating) بالا، لودسل را در برابر نفوذ گرد و غبار، رطوبت، آب و مواد شیمیایی محافظت می کند. این حفاظت از آسیب دیدن استرین گیج ها و مدارهای داخلی جلوگیری کرده و به طور مستقیم باعث افزایش طول عمر و حفظ دقت لودسل در محیط های سخت صنعتی می شود.

❓ آیا هر لودسلی با هر نمایشگری (Indicator) سازگار است؟

خیر، همه لودسل ها با همه نمایشگرها سازگار نیستند. باید به نوع خروجی لودسل (آنالوگ یا دیجیتال) و ورودی نمایشگر توجه کرد. همچنین، ولتاژ تحریک (Excitation Voltage) لودسل و مقاومت ورودی نمایشگر باید با یکدیگر همخوانی داشته باشند. در لودسل های دیجیتال، پروتکل ارتباطی نیز باید سازگار باشد.

❓ خطای خزش (Creep) چیست و چگونه در سیستم های توزین محاسبه می شود؟

خطای خزش به تغییر تدریجی خروجی لودسل تحت بار ثابت در طول زمان گفته می شود. این خطا معمولاً به صورت درصدی از ظرفیت نامی لودسل در یک دوره زمانی مشخص (مثلاً 30 دقیقه) پس از اعمال بار کامل محاسبه می شود. این مشخصه در دیتاشیت لودسل های با کیفیت ذکر می شود.

📌 جمع بندی

لودسل به عنوان قلب تپنده هر سیستم توزین، نقش حیاتی در دقت و صحت اندازه گیری وزن ایفا می کند. انتخاب صحیح، نصب اصولی، و نگهداری منظم این حسگر، از بروز خطاهای پرهزینه جلوگیری کرده و به پایداری عملکرد سیستم در بلندمدت کمک شایانی می کند. با درک عمیق از مکانیزم عملکرد، انواع لودسل، و عوامل موثر بر دقت آن، می توانید تصمیمی آگاهانه برای سرمایه گذاری در تجهیزات توزین خود بگیرید و از صحت و قابلیت اطمینان اندازه گیری های خود اطمینان حاصل کنید. به یاد داشته باشید که کیفیت لودسل، نه یک هزینه، بلکه یک سرمایه گذاری برای آینده کسب و کار شماست.
