ساختار کابل افشان : راهنمای جامع برای درک اصول عملکرد و کاربردها

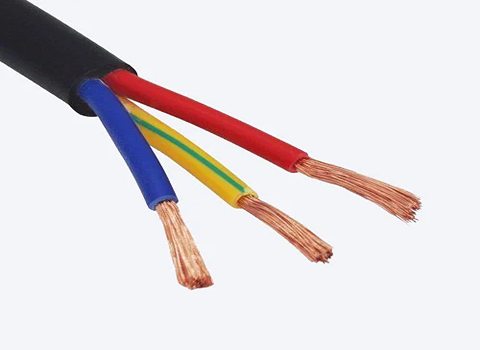

کابل برق افشان

کابل افشان نوعی کابل الکتریکی است که به دلیل ساختار ویژه خود از انعطاف پذیری بسیار بالایی برخوردار است. این ویژگی حیاتی کابل های افشان را به گزینه ای ایده آل برای کاربردهایی تبدیل کرده است که در آن ها کابل ها به طور مداوم در معرض خمش پیچش و حرکت قرار می گیرند.

قیمت کابل افشان به عوامل متعددی مانند: جنس هادی (مس گران‌تر) تعداد رشته‌ها (بیشتر گران‌ تر) سطح مقطع (بزرگتر گران‌ تر) نوع روکش (PVC ارزان‌ تر) برند و کیفیت (معتبر گران‌تر) و نوسانات بازار بستگی دارد.
در هنگام خرید کابل افشان علاوه بر قیمت به کیفیت و استاندارد آن نیز توجه داشته باشید. استفاده از کابل های نامرغوب می تواند خطرات جدی مانند آتش سوزی و برق گرفتگی را به دنبال داشته باشد.
در ادامه این مقاله به بررسی دقیق ساختار کابل افشان اجزای اصلی تشکیل دهنده آن اصول عملکرد کاربردها در صنایع مختلف استانداردهای بین المللی مرتبط و نکات فنی مهم در انتخاب و استفاده از این نوع کابل خواهیم پرداخت.

نکات فنی مهم در انتخاب و استفاده از کابل افشان

انتخاب و استفاده صحیح از کابل افشان نقش مهمی در عملکرد بهینه و طول عمر سیستم های الکتریکی دارد. در ادامه به برخی از نکات فنی مهم در انتخاب و استفاده از کابل افشان اشاره می شود :

• تعیین نوع کاربرد و شرایط محیطی : قبل از انتخاب کابل افشان باید نوع کاربرد کابل (قدرت کنترل سیگنال دیتا) و شرایط محیطی (دما رطوبت, مواد شیمیایی, اشعه UV) را به دقت مشخص کرد.
• انتخاب ولتاژ و جریان نامی مناسب : ولتاژ و جریان نامی کابل باید متناسب با ولتاژ و جریان کاری مدار باشد. انتخاب کابل با ولتاژ و جریان نامی کمتر از مقدار مورد نیاز می تواند منجر به گرم شدن بیش از حد کابل و آسیب دیدگی آن شود.
• توجه به شعاع خمش مجاز : هر کابل افشان دارای شعاع خمش مجاز مشخصی است که نباید از آن تجاوز کرد. خمش بیش از حد کابل می تواند منجر به آسیب دیدگی هادی ها عایق و روکش کابل شود. شعاع خمش مجاز معمولاً در مشخصات فنی کابل توسط سازنده ذکر می شود.
• انتخاب نوع روکش مناسب با شرایط محیطی : نوع روکش کابل باید با شرایط محیطی سازگار باشد. برای مثال در محیط های روغنی و شیمیایی باید از کابل های با روکش مقاوم در برابر روغن و مواد شیمیایی استفاده کرد.
  در محیط های بیرونی با تابش مستقیم آفتاب باید از کابل های با روکش مقاوم در برابر اشعه UV استفاده نمود.
• رعایت استانداردهای نصب و سیم کشی : نصب و سیم کشی کابل های افشان باید مطابق با استانداردهای مربوطه و دستورالعمل های سازنده انجام شود. استفاده از بست های کابل مناسب رعایت فاصله مجاز بین کابل ها و جلوگیری از کشیدگی بیش از حد کابل از جمله نکات مهم در نصب صحیح کابل های افشان هستند.
• بازرسی و نگهداری دوره ای : بازرسی دوره ای کابل های افشان و انجام تست های مربوطه به شناسایی زودهنگام مشکلات و جلوگیری از خرابی های ناگهانی کمک می کند.
  نگهداری صحیح کابل ها مانند تمیز کردن روکش کابل و جلوگیری از تماس با مواد شیمیایی خورنده عمر مفید کابل ها را افزایش می دهد.

نکات مهم در خرید کابل 4 رشته

کابل افشان در تعداد رشته های متعددی تولید می شود که یکی از ان ها کابل 4 رشته می باشد. در زمان خرید کابل 4 رشته به موارد زیر دقت نمایید:

• جنس هادی: در هنگام خرید کابل 4 رشته به جنس هادی آن توجه کنید. کابل‌های مسی از رسانایی بالاتری برخوردارند و برای استفاده در مدارهای حساس مناسب‌تر هستند.
• سطح مقطع: سطح مقطع کابل 4 رشته را با توجه به جریان الکتریکی مورد نیاز انتخاب کنید. سطح مقطع نامناسب می‌تواند منجر به گرم شدن بیش از حد کابل و حتی آتش‌سوزی شود.
• نوع روکش: نوع روکش کابل را با توجه به شرایط محیطی که کابل در آن استفاده می‌شود انتخاب کنید. برای مثال کابل‌های با روکش PVC برای محیط‌های داخلی و خشک مناسب هستند در حالی که کابل‌های با روکش XLPE برای محیط‌های خارجی و مرطوب مناسب‌ترند.
• استاندارد: در هنگام خرید کابل 4 رشته به نشان استاندارد و کیفیت محصول توجه کنید.
• برند: از برندهای معتبر و شناخته شده خرید کنید تا از کیفیت و اصالت کابل اطمینان داشته باشید.

استانداردهای بین المللی کابل افشان

استانداردهای بین المللی نقش مهمی در اطمینان از کیفیت ایمنی و قابلیت اطمینان کابل های افشان ایفا می کنند. این استانداردها مشخصات فنی کابل ها روش های آزمون و الزامات ایمنی را تعیین می کنند.

برخی از مهم ترین استانداردهای بین المللی مرتبط با کابل های افشان عبارتند از :

• IEC ۶۰۲۲۸ : هادی های کابل های عایق دار – این استاندارد مشخصات هادی های مسی و آلومینیومی برای کابل های برق کنترل و مخابرات را تعیین می کند و کلاس های مختلف رشته بندی هادی ها را بر اساس انعطاف پذیری مشخص می کند.
• IEC ۶۰۲۲۷ : کابل های PVC عایق دار با ولتاژ نامی تا و شامل ۴۵۰/۷۵۰ ولت – این استاندارد مشخصات کابل های افشان با عایق PVC را تعیین می کند.
• IEC ۶۰۲۴۵ : کابل های لاستیکی عایق دار با ولتاژ نامی تا و شامل ۴۵۰/۷۵۰ ولت – این استاندارد مشخصات کابل های افشان با عایق لاستیکی را تعیین می کند.
• VDE ۰۲۵۰ : کابل های PVC عایق دار و روکش دار با ولتاژ نامی تا ۷۵۰ ولت – این استاندارد آلمانی مشخصات کابل های افشان با عایق و روکش PVC را تعیین می کند و به طور گسترده در اروپا استفاده می شود.
• UL ۷۵۸ : مواد سیم کشی دستگاه (Appliance Wiring Material – AWM) – این استاندارد آمریکایی مشخصات کابل های افشان مورد استفاده در سیم کشی داخلی دستگاه ها و تجهیزات الکتریکی را تعیین می کند.

استانداردها در سیم و کابل خراسان

• استانداردهای ملی ایران: سیم و کابل خراسان مطابق با استانداردهای ملی ایران (ISIRI) تولید می‌ شوند و نشان استاندارد را بر روی محصولات خود درج می‌کنند.
• استانداردهای بین‌المللی: این شرکت علاوه بر استانداردهای ملی استانداردهای بین‌المللی مانند IEC VDE و BS را نیز در تولید محصولات خود رعایت می‌کند.
• گواهینامه‌های کیفیت: سیم و کابل خراسان دارای گواهینامه‌های کیفیت متعددی از جمله ISO 9001 است که نشان از تعهد این شرکت به کیفیت بالای محصولات خود دارد.
• رعایت الزامات زیست‌محیطی: شرکت خراسان در تولید محصولات خود الزامات زیست‌ محیطی را نیز رعایت می‌ کند و تلاش می‌ کند تا کمترین تاثیر را بر محیط زیست داشته باشد.

اجزای اصلی کابل افشان و اصول عملکرد آن ها

کابل افشان از اجزای مختلفی تشکیل شده است که هر کدام نقش کلیدی در عملکرد و انعطاف پذیری کابل ایفا می کنند. درک دقیق عملکرد هر جزء برای انتخاب صحیح کابل افشان و اطمینان از عملکرد بهینه آن در کاربردهای مختلف ضروری است.

هادی : قلب تپنده کابل افشان

هادی بخش اصلی کابل افشان است که وظیفه انتقال جریان الکتریکی یا سیگنال ها را بر عهده دارد. در کابل های افشان به دلیل نیاز به انعطاف پذیری بالا از هادی های مس با رشته های بسیار نازک و به هم تابیده استفاده می شود. این نوع ساختار هادی امکان خمش و پیچش کابل را بدون شکستگی یا آسیب دیدگی رشته های هادی فراهم می کند.

• جنس هادی : معمولاً از مس آنیل شده با خلوص بالا استفاده می شود. مس به دلیل رسانایی الکتریکی عالی و انعطاف پذیری مناسب بهترین گزینه برای هادی کابل های افشان است.
  در برخی کاربردهای خاص ممکن است از آلومینیوم نیز به عنوان هادی استفاده شود اما مس به دلیل خواص برتر انتخاب رایج تری است.
• ساختار رشته ای : تعداد رشته های نازک مس در هادی کابل افشان نقش مهمی در انعطاف پذیری آن دارد. هر چه تعداد رشته ها بیشتر و قطر آن ها کمتر باشد انعطاف پذیری کابل افزایش می یابد.
  استانداردهای مختلف کلاس های متفاوتی برای رشته های هادی کابل های افشان تعریف کرده اند که بر اساس تعداد و قطر رشته ها سطح انعطاف پذیری کابل را مشخص می کنند. به عنوان مثال کلاس ۵ و ۶ در استانداردهای IEC ۶۰۲۲۸ بالاترین سطح انعطاف پذیری را ارائه می دهند.
• روکش فلزی هادی (Tinning) : در برخی کابل های افشان رشته های مسی با لایه ای نازک از قلع (Tin) روکش می شوند. این روکش قلع از اکسید شدن مس جلوگیری کرده و مقاومت به خوردگی را افزایش می دهد.
  همچنین لحیم کاری رشته ها را آسان تر می کند و اتصال الکتریکی بهتری را در نقاط اتصال فراهم می سازد.

عایق : حافظ امنیت و عملکرد الکتریکی

عایق لایه ای از مواد دی الکتریک است که هادی را در بر می گیرد و از تماس مستقیم هادی با سایر اجزای کابل یا محیط اطراف جلوگیری می کند. عایق نقش حیاتی در حفظ ایمنی الکتریکی و جلوگیری از نشتی جریان و اتصال کوتاه دارد.
در کابل های افشان عایق باید علاوه بر خواص الکتریکی مناسب از انعطاف پذیری کافی نیز برخوردار باشد تا با خمش کابل ترک نخورد و خواص عایقی خود را حفظ کند.

• جنس عایق : مواد مختلفی به عنوان عایق در کابل های افشان استفاده می شوند که هر کدام ویژگی ها و کاربردهای خاص خود را دارند :
• PVC (پلی وینیل کلراید) : یک عایق رایج و مقرون به صرفه با انعطاف پذیری مناسب و مقاومت خوب در برابر رطوبت و مواد شیمیایی. PVC برای کاربردهای عمومی و محیط های با دمای متوسط مناسب است.
• XLPE (پلی اتیلن کراس لینک شده) : عایقی با خواص الکتریکی و حرارتی بهتر از PVC. XLPE مقاومت بالاتری در برابر حرارت سایش و مواد شیمیایی دارد و برای کاربردهای صنعتی و محیط های سخت تر مناسب است.
• لاستیک سیلیکون : عایقی با انعطاف پذیری بسیار بالا و مقاومت عالی در برابر حرارت و سرما. لاستیک سیلیکون برای کاربردهایی که نیاز به انعطاف پذیری فوق العاده و تحمل دماهای بالا یا پایین دارند مانند صنایع رباتیک و کوره های صنعتی ایده آل است.
• EPR (لاستیک اتیلن پروپیلن) : عایقی با خواص الکتریکی و مکانیکی خوب انعطاف پذیری مناسب و مقاومت در برابر ازن و اشعه UV. EPR برای کاربردهای بیرونی و محیط های با شرایط آب و هوایی سخت مناسب است.
• ضخامت عایق : ضخامت عایق بر اساس ولتاژ نامی کابل و استانداردهای مربوطه تعیین می شود. ضخامت عایق باید به اندازه ای باشد که بتواند ولتاژ کاری کابل را تحمل کند و از وقوع شکست الکتریکی جلوگیری نماید.

روکش (Sheath یا Jacket) : محافظ نهایی کابل افشان

روکش لایه بیرونی کابل افشان است که وظیفه محافظت از اجزای داخلی کابل در برابر عوامل محیطی و آسیب های مکانیکی را بر عهده دارد.
روکش باید از جنسی باشد که در برابر سایش رطوبت مواد شیمیایی اشعه UV و سایر عوامل مخرب محیطی مقاوم باشد. همچنین روکش باید از انعطاف پذیری کافی برخوردار باشد تا با خمش کابل ترک نخورد و وظیفه محافظتی خود را به درستی انجام دهد.

• جنس روکش : مواد مختلفی برای روکش کابل های افشان استفاده می شوند که رایج ترین آن ها عبارتند از :
• PVC (پلی وینیل کلراید) : روکش PVC رایج ترین و مقرون به صرفه ترین گزینه است. PVC مقاومت خوبی در برابر سایش رطوبت و مواد شیمیایی دارد و برای کاربردهای عمومی مناسب است.
• PUR (پلی اورتان) : روکش PUR مقاومت بسیار بالایی در برابر سایش روغن گریس و مواد شیمیایی دارد. PUR همچنین انعطاف پذیری عالی و مقاومت در برابر پارگی دارد و برای کاربردهای صنعتی سنگین و محیط های خشن مناسب است.
• لاستیک نئوپرن : روکش لاستیک نئوپرن مقاومت خوبی در برابر روغن حرارت و مواد شیمیایی دارد و انعطاف پذیری مناسبی ارائه می دهد.
  نئوپرن برای کاربردهایی که نیاز به مقاومت در برابر روغن و حرارت دارند مانند صنایع نفت و گاز و کارخانجات صنعتی مناسب است.
• CPE (پلی اتیلن کلرینه شده) : روکش CPE مقاومت خوبی در برابر حرارت مواد شیمیایی و اشعه UV دارد و انعطاف پذیری مناسبی ارائه می دهد. CPE برای کاربردهای بیرونی و محیط های با شرایط آب و هوایی سخت مناسب است.
• رنگ روکش : رنگ روکش کابل های افشان معمولاً بر اساس استانداردهای بین المللی و نوع کاربرد کابل تعیین می شود. رنگ های مختلف برای شناسایی نوع کابل ولتاژ نامی و کاربردهای خاص استفاده می شوند.
  به عنوان مثال رنگ مشکی معمولاً برای کابل های قدرت رنگ آبی برای کابل های ابزار دقیق و رنگ زرد/سبز برای کابل های ارت استفاده می شود.

فیلر (Filler) : پر کننده فضاهای خالی و افزایش استحکام

فیلر ماده ای است که برای پر کردن فضاهای خالی بین رشته های هادی و عایق و همچنین بین عایق و روکش در کابل های چند رشته ای استفاده می شود.
فیلرها نقش مهمی در افزایش استحکام مکانیکی کابل جلوگیری از تغییر شکل کابل در اثر خمش و پیچش و حفظ ساختار دایره ای کابل دارند.

• جنس فیلر : فیلرها معمولاً از مواد غیر هادی و انعطاف پذیر مانند نخ های پلاستیکی الیاف طبیعی یا مواد پلیمری نرم ساخته می شوند. انتخاب جنس فیلر بستگی به نوع کابل و کاربرد آن دارد.

شیلد (Shield) : محافظت در برابر تداخلات الکترومغناطیسی

شیلد لایه ای از مواد رسانا است که در برخی کابل های افشان به منظور محافظت در برابر تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI) استفاده می شود.
شیلد با ایجاد یک قفس فارادی در اطراف هادی ها از نفوذ امواج الکترومغناطیسی خارجی به داخل کابل و همچنین انتشار امواج الکترومغناطیسی تولید شده توسط کابل به محیط اطراف جلوگیری می کند.

• جنس شیلد : شیلدها معمولاً از مس بافته شده فویل آلومینیومی یا ترکیبی از این دو ساخته می شوند. شیلد مسی بافته شده انعطاف پذیری بالاتری نسبت به فویل آلومینیومی دارد و برای کابل های افشان که نیاز به خمش و پیچش مداوم دارند مناسب تر است.
• نوع شیلد : انواع مختلفی از شیلد در کابل های افشان استفاده می شود از جمله شیلد بافته شده (Braided Shield) شیلد فویلی (Foil Shield) و شیلد ترکیبی (Combination Shield). انتخاب نوع شیلد بستگی به سطح حفاظت مورد نیاز در برابر تداخلات الکترومغناطیسی و فرکانس تداخلات دارد.

اصول عملکرد کابل افشان : انعطاف پذیری در خدمت انتقال انرژی و اطلاعات

اصول عملکرد کابل افشان مبتنی بر انتقال جریان الکتریکی یا سیگنال ها از طریق هادی های انعطاف پذیر و حفظ خواص الکتریکی و مکانیکی کابل در شرایط خمش و حرکت مداوم است.
انعطاف پذیری کابل افشان ناشی از ساختار ویژه اجزای آن به ویژه هادی رشته ای و استفاده از مواد انعطاف پذیر برای عایق و روکش است.

• انتقال جریان الکتریکی : هادی های مسی با رشته های نازک و به هم تابیده جریان الکتریکی را با راندمان بالا و افت ولتاژ کم منتقل می کنند. ساختار رشته ای هادی سطح مقطع موثر برای عبور جریان را افزایش می دهد و در عین حال انعطاف پذیری کابل را حفظ می کند.
• حفظ خواص عایقی : عایق های انعطاف پذیر با مقاومت الکتریکی بالا از نشتی جریان و اتصال کوتاه جلوگیری می کنند و ایمنی الکتریکی سیستم را تضمین می نمایند.
  انتخاب عایق مناسب با توجه به ولتاژ کاری کابل و شرایط محیطی از اهمیت بالایی برخوردار است.
• محافظت مکانیکی و محیطی : روکش مقاوم و انعطاف پذیر از اجزای داخلی کابل در برابر سایش رطوبت مواد شیمیایی اشعه UV و سایر عوامل مخرب محافظت می کند و عمر مفید کابل را افزایش می دهد.
• کاهش تداخلات الکترومغناطیسی (در کابل های شیلددار) : شیلد رسانا از نفوذ امواج الکترومغناطیسی خارجی به داخل کابل و همچنین انتشار امواج الکترومغناطیسی تولید شده توسط کابل به محیط اطراف جلوگیری می کند و کیفیت سیگنال های منتقل شده را بهبود می بخشد.

کاربردهای کابل افشان در صنایع مختلف

کابل های افشان به دلیل انعطاف پذیری بالا و قابلیت اطمینان در طیف گسترده ای از صنایع و کاربردها مورد استفاده قرار می گیرند. در ادامه به برخی از مهم ترین کاربردهای کابل افشان در صنایع مختلف اشاره می شود :

صنعت رباتیک و اتوماسیون صنعتی

در صنعت رباتیک و اتوماسیون صنعتی کابل های افشان نقش حیاتی ایفا می کنند. ربات های صنعتی و سیستم های اتوماسیون به طور مداوم در حال حرکت و جابجایی هستند و کابل های مورد استفاده در آن ها باید از انعطاف پذیری بسیار بالایی برخوردار باشند تا بتوانند میلیون ها سیکل خمش و پیچش را بدون آسیب دیدگی تحمل کنند.

• کابل های رباتیک : این کابل ها به طور خاص برای استفاده در بازوهای رباتیک و سیستم های متحرک طراحی شده اند و از بالاترین سطح انعطاف پذیری و مقاومت در برابر خستگی مکانیکی برخوردارند.
• کابل های زنجیره انرژی (Energy Chain Cables) : این کابل ها برای استفاده در زنجیره های انرژی (Energy Chains) یا حامل های کابل (Cable Carriers) طراحی شده اند و در سیستم های اتوماسیون خطی و سیستم های انتقال مواد کاربرد دارند.

صنعت پزشکی

در صنعت پزشکی کابل های افشان در تجهیزات پزشکی مختلفی مانند دستگاه های تصویربرداری پزشکی (MRI CT Scan) تجهیزات جراحی رباتیک و دستگاه های مانیتورینگ بیمار استفاده می شوند.
کابل های پزشکی باید علاوه بر انعطاف پذیری از استانداردهای بهداشتی سختگیرانه ای نیز پیروی کنند و با مواد زیست سازگار (Biocompatible) ساخته شوند.

• کابل های تجهیزات تصویربرداری پزشکی : این کابل ها باید توانایی انتقال سیگنال های با سرعت بالا و دقت بالا را داشته باشند و در عین حال از انعطاف پذیری کافی برای حرکت در دستگاه های تصویربرداری برخوردار باشند.
• کابل های تجهیزات جراحی رباتیک : این کابل ها باید مقاومت بالایی در برابر خمش و پیچش داشته باشند و بتوانند در محیط های استریل و حساس پزشکی به طور ایمن عمل کنند.

صنعت انرژی های تجدیدپذیر

در صنعت انرژی های تجدیدپذیر به ویژه در نیروگاه های بادی و خورشیدی کابل های افشان در کاربردهای مختلفی مورد استفاده قرار می گیرند.
در توربین های بادی کابل های افشان برای اتصال ژنراتور به سیستم کنترل و انتقال توان استفاده می شوند. در نیروگاه های خورشیدی کابل های افشان برای اتصال پنل های خورشیدی به اینورترها و سیستم های ذخیره انرژی کاربرد دارند.

• کابل های توربین بادی : این کابل ها باید مقاومت بالایی در برابر شرایط آب و هوایی سخت ارتعاشات و خستگی مکانیکی داشته باشند و بتوانند در ارتفاعات بالا و محیط های دریایی به طور ایمن عمل کنند.
• کابل های نیروگاه خورشیدی : این کابل ها باید مقاومت بالایی در برابر اشعه UV حرارت و رطوبت داشته باشند و بتوانند در محیط های بیرونی با تغییرات دمایی شدید به طور مداوم کار کنند.

صنعت حمل و نقل

در صنعت حمل و نقل کابل های افشان در خودروها قطارها هواپیماها و کشتی ها به طور گسترده ای استفاده می شوند. در خودروها کابل های افشان برای سیستم های سیم کشی خودرو سیستم های ترمز ضد قفل (ABS) و سیستم های کیسه هوا (Airbag) کاربرد دارند.
در قطارها و هواپیماها کابل های افشان برای سیستم های کنترل سیستم های روشنایی و سیستم های سرگرمی مسافران استفاده می شوند.

• کابل های خودرویی : این کابل ها باید مقاومت بالایی در برابر حرارت روغن بنزین و سایر مواد شیمیایی موجود در خودرو داشته باشند و بتوانند در شرایط ارتعاش و ضربه به طور ایمن عمل کنند.
• کابل های هواپیمایی : این کابل ها باید وزن کم مقاومت بالا در برابر حرارت و سرما و قابلیت اطمینان بالا در شرایط سخت پروازی داشته باشند.

سایر صنایع

علاوه بر صنایع ذکر شده کابل های افشان در صنایع دیگری مانند صنایع بسته بندی صنایع نساجی صنایع چاپ صنایع ساختمانی (در آسانسورها و جرثقیل ها) و تجهیزات جابجایی مواد (مانند نوار نقاله ها) نیز کاربردهای گسترده ای دارند.

تکنولوژی های پیشرفته در ساخت کابل افشان

صنعت کابل سازی به طور مداوم در حال پیشرفت است و تکنولوژی های جدیدی در طراحی و ساخت کابل های افشان به کار گرفته می شوند تا عملکرد طول عمر و قابلیت اطمینان آن ها را بهبود بخشند. برخی از تکنولوژی های پیشرفته در ساخت کابل افشان عبارتند از :

• • مواد عایقی و روکش پیشرفته : استفاده از مواد پلیمری جدید با خواص مکانیکی و الکتریکی بهبود یافته مانند الاستومرهای ترموپلاستیک (TPE) و پلی یورتان های پیشرفته (TPU) انعطاف پذیری مقاومت در برابر سایش و مقاومت شیمیایی کابل های افشان را افزایش می دهد.
  • هادی های با مقاومت خستگی بالا : تکنیک های جدیدی در ساخت هادی های مسی با رشته های بسیار نازک و به هم تابیده به کار گرفته می شود تا مقاومت خستگی مکانیکی هادی ها را افزایش داده و طول عمر کابل ها را در کاربردهای دینامیکی بهبود بخشند.
  • شیلدهای EMC پیشرفته : استفاده از شیلدهای ترکیبی و مواد جاذب امواج الکترومغناطیسی در ساخت کابل های شیلددار سطح حفاظت در برابر تداخلات الکترومغناطیسی را بهبود می بخشد و عملکرد سیستم های الکترونیکی حساس را تضمین می کند.
  • کابل های هوشمند : تکنولوژی های حسگر و فیبر نوری در کابل های افشان ادغام می شوند تا امکان مانیتورینگ وضعیت کابل تشخیص خرابی ها و پیش بینی زمان تعویض کابل را فراهم کنند. این کابل های هوشمند بهره وری و ایمنی سیستم های صنعتی را افزایش می دهند.

نتیجه گیری

کابل های افشان به عنوان یکی از پرکاربردترین انواع کابل های الکتریکی نقش حیاتی در صنایع مختلف ایفا می کنند. ساختار ویژه این کابل ها با هادی های رشته ای نازک عایق و روکش انعطاف پذیر و در صورت نیاز شیلد محافظ انعطاف پذیری بالا و قابلیت اطمینان را در شرایط خمش و حرکت مداوم فراهم می سازد. درک دقیق ساختار و اصول عملکرد کابل های افشان انتخاب صحیح کابل مناسب با کاربرد مورد نظر و رعایت نکات فنی در نصب و استفاده از اهمیت بالایی برخوردار است. با پیشرفت تکنولوژی کابل های افشان به طور مداوم در حال تکامل هستند و تکنولوژی های پیشرفته عملکرد و کارایی آن ها را در کاربردهای روزافزون بهبود می بخشند.

پرسش و پاسخ متداول کاربران

۱. کابل افشان چه تفاوتی با کابل مفتولی دارد؟

پاسخ : تفاوت اصلی بین کابل افشان و کابل مفتولی در ساختار هادی آن ها است. کابل مفتولی از یک یا چند رشته ضخیم مس جامد تشکیل شده است و انعطاف پذیری کمی دارد. در مقابل کابل افشان از تعداد زیادی رشته نازک مس به هم تابیده تشکیل شده است و انعطاف پذیری بسیار بالایی دارد. کابل های مفتولی برای کاربردهای ثابت و کابل های افشان برای کاربردهای متحرک و دینامیکی مناسب هستند.

۲. چگونه کابل افشان مناسب برای کاربرد خود را انتخاب کنیم؟

پاسخ : برای انتخاب کابل افشان مناسب باید به عوامل مختلفی توجه کرد از جمله :

• نوع کاربرد : (قدرت کنترل سیگنال دیتا)
• ولتاژ و جریان کاری :
• شرایط محیطی : (دما رطوبت مواد شیمیایی اشعه UV)
• شعاع خمش مورد نیاز :
• استانداردهای مورد نیاز :
• بودجه :

با در نظر گرفتن این عوامل و مراجعه به مشخصات فنی کابل های مختلف می توانید کابل افشان مناسب برای کاربرد خود را انتخاب کنید.

۳. آیا کابل افشان برای استفاده در فضای باز مناسب است؟

پاسخ : بله برخی از کابل های افشان برای استفاده در فضای باز طراحی شده اند. این کابل ها معمولاً دارای روکش مقاوم در برابر اشعه UV و شرایط آب و هوایی سخت هستند. هنگام انتخاب کابل افشان برای فضای باز باید به مشخصات فنی کابل و مطابقت آن با شرایط محیطی توجه کرد. استفاده از کابل های با روکش مناسب و رعایت استانداردهای نصب عمر مفید کابل را در فضای باز تضمین می کند.
